Skúšky konštrukcií

Statická zaťažovacia skúška

Statická zaťažovacia skúška doskou podľa STN 73 6190:2019 je určená na meranie deformačných vlastností vrstiev zo zemín, sypanín, kameniva, stabilizovaných zemín, vrstiev vystužených geosyntetickými materiálmi a ostatných konštrukčných vrstiev zhotovovaných technológiou sypania a zhutňovania.

Princíp merania je v postupnom zaťažovaní povrchu skúšanej vrstvy tuhou kruhovou doskou pomocou hydraulického valca s pomocou protizáťaže, ktorá sa vytvára použitím stavebného stroja alebo dopravného prostriedku s dostatočnou hmotnosťou.

Pre skúšku sa používajú oceľové dosky rôzneho priemeru s rôznym hĺbkovým dosahom merania. Naša spoločnosť používa dosky priemeru 150 mm, 300 mm, 357 mm, 505 mm, 600 mm a 762 mm, podľa požadovaného účelu skúšky a dostupnej protizáťaže.

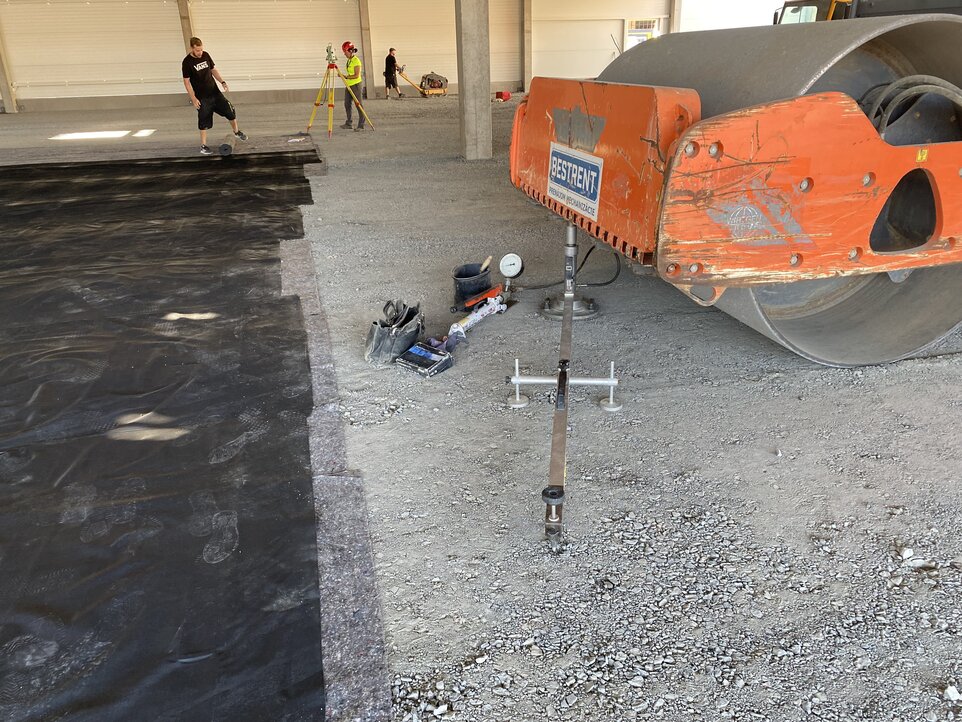

Obr. 1-2: Statická zaťažovacia skúška zemnej konštrukcie a podkladovej vrstvy

Dynamická zaťažovacia skúška

Dynamická zaťažovacia skúška ľahkou dynamickou doskou (označovaná aj ako rázová zaťažovacia skúška) podľa STN 73 6192:2011 je určená na meranie deformačných vlastností vrstiev zo zemín, sypanín, kameniva, stabilizovaných zemín, vrstiev vystužených geosyntetickými materiálmi a ostatných konštrukčných vrstiev zhotovovaných technológiou sypania a zhutňovania.

Na rozdiel od vyššie uvedenej statickej zaťažovacej skúšky používa jednotný priemer kruhovej zaťažovacej dosky 300 mm a zaťažovanie prebieha rýchlym úderom pohyblivého závažia skúšobného prístroja. Priemer dosky a skúšobné kontaktné napätie obmedzuje dosah merania do hĺbky maximálne 500 mm.

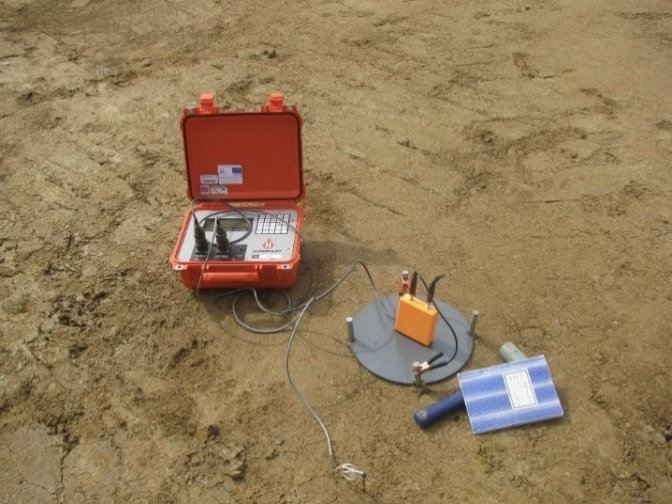

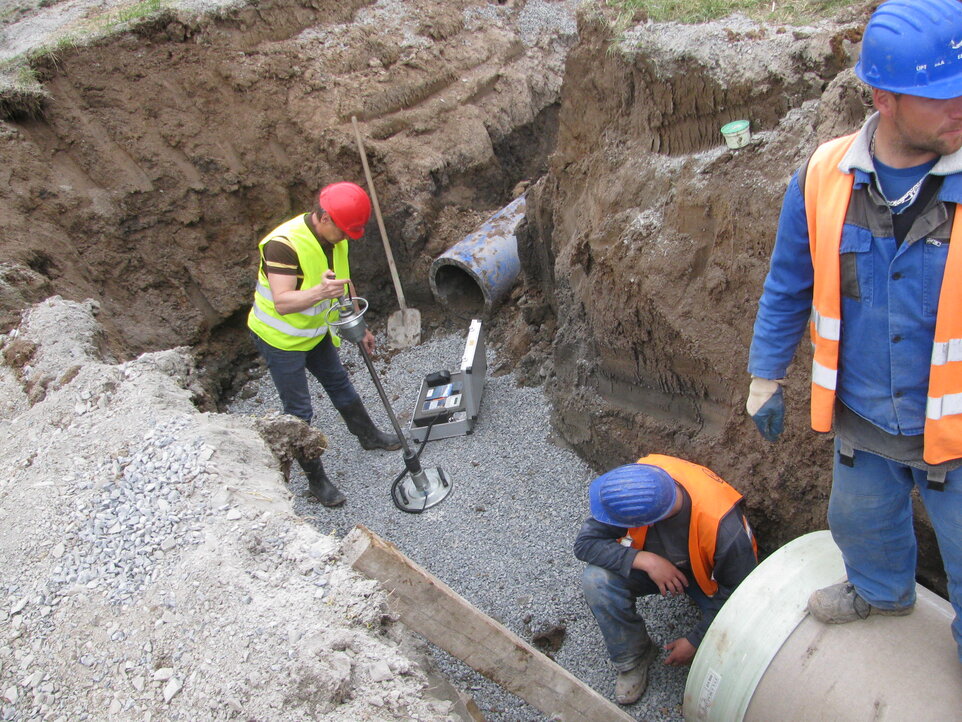

Obr. 3-4: Dynamická zaťažovacia skúška zemných konštrukcií

Doplnkové geotechnické skúšky

Doplnkové geotechnické skúšky na určenie fyzikálno-mechanických vlastností zemín, sypanín a deformačných vlastností zemných konštrukcií, ktoré vykonávame pri kontrole kvality prác, geotechnickom prieskume a diagnostike:

Obr. 5
Obr. 6
Obr. 7
Obr. 8
Obr. 9
Obr. 10
Obr. 11
Obr. 12
